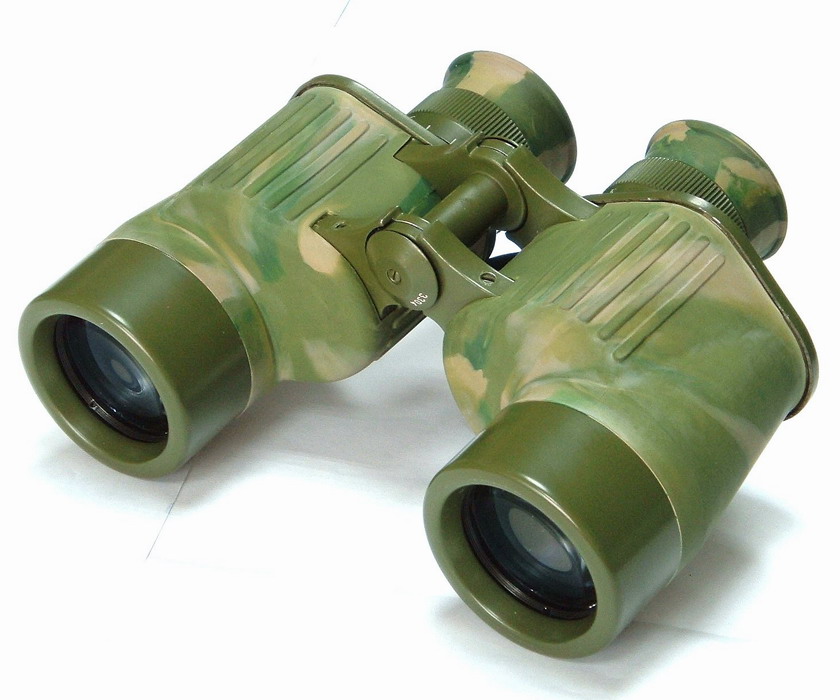

军用望远镜95式迷彩型

　　7x50军用95式迷彩型:中国人民解放军工厂出品 ,特种部队专用.

　　7x50军用望远镜主要技术指标

　　二、同国外先进国家同类产品相比：

　　国家 型号 放大率 视场 1000m可视范围 物镜口径 出瞳直径 出瞳距离

　　中国 7×507 8140m407.7 22.2

　　美国 7×507 7.3128m507.1 22

　　英国 7×427 7122m426 23

　　德国 7×507 6.75 118m507.1 21.6

　　三、工作原理及构造

　　1、光学系统

　　构造

　　军用望远镜7倍镜由左右二光学系统构成，它由物镜组1、转像棱镜组2、目镜组4组成，在右光学系统中装有分化板3、必要时可装上滤光镜5

　　2 工作原理

　　远方的物体通过物镜组1成一个倒立的物像，再经过转像棱镜组折转颠倒成一个正立在分化板3上，并通过目镜组4放大供人眼观察。

　　3 分化板

　　军用望远镜分化板3上刻有垂直分划、水平分划和视距分划垂直分划和水平分划每一小格值为5密位，大格值为10密位。

　　视距分划的距离范围是400到2000米，用于对目标高为2米时的距离测量。在1000米之内，视距分划上的每小格值为50米，每大格值为100米;在1000米到2000米，每小格值为100米，每大格值为500米。

　　4　军用望远镜

　　7倍望远镜的构造形式

　　7倍望远镜由左右两个镜筒构成。每个目镜组由1、带棱镜组的镜筒2和物镜组3组成。两个镜筒用铰链5相连接。在铰链5的目镜方向一端装有目距分划盘4,目距分划盘上有目距分划，去标记范围为56~72毫米。在目镜组上，有视度分划手轮，手轮上刻有视度分划，每一分划为一个屈光度。

　　5 操作与使用

　　5.1 使用前的准备

　　5.1.1 装定视度

　　手持7倍望远镜对远方目标，边观察，边转动视度分划手轮，直至清晰地看到远方的目标为止。

　　5.1.2　装定目距

　　双眼通过7倍望远镜进行观察，扳动望远镜镜筒使左右两视场汇合。

　　5.1.3　军用望远镜使用滤光镜

　　在雾天，雪天或者强烈日光下使用望远镜时，可将滤光镜套在目镜上，以减少强光对人眼的刺激或增加烟雾中景物的反衬度。

　　5.2　测方向角

　　任意两目标(或一目标的两端)对望远镜在水平面上的夹角称为方向角。

　　5.2.1当两目标方向角小于望远镜内方向测角分划范围时，以分化板上一端的刻度对准目标，然后看另一目标对准分划板刻线数值，即为所测的方向角密位数。

　　5.2.2当两目标的方向角大于望远镜内的方向角测角分划时，可借助两目标之间的任一目标进行分段测量，将每段测得的数值加起来即为所测的方向角，

　　5.3　军用望远镜测高低角

　　任意两目标(或一目标的两端)对望远镜在垂直面上的夹角，称为高低夹角。

　　5.3.1当目标的高低角比较小时，以分划板十字中心(或任一刻线)对准目标下方，看目标上方对应分划板刻线所夹的分划数值，即为所测的高低夹角的密位数。

　　5.3.2当目标的高低夹角比较大时，可采取分段测量的方法，将分段测量的数值相加，即为高低夹角。

　　5.4　军用望远镜 测距离

　　5.4.1　利用视距曲线测距离

　　5.4.1.1 当目标高度为2米时，目标下端对准视距分划的水平线，目标上端与视距分划相切，相切处的读数即为目标于观察者的距离。

　　5.4.1.2 当目标的高度大于2米(或小于)2米时，其实际距离按下式计算;

　　D=D1 x H/2(米)

　　式中： D--观察者至目标实际距离

　　D1--观察者至目标测量距离

　　H　--军用望远镜目标高度

　　实例： 某坦克高为2.6米，先测得距离为1000米，求坦克距离观察者实际距离？

　　解：　 D1　=1000米　 H=2.6米

　　D= 1000 x　2.6/2=1300　米

　　故 ：坦克距离观察者实际距离为1300米

　　5.4.2　利用密位公式计算距离

　　密位公式 ： D=1000 x H /e

　　式中：　　　　 D--观察者至目标的距离

　　H --目标高度或宽度

　　e　--用望远镜的分划板测出的目标高低夹角或方向角(密位)

　　军用望远镜只要测出目标的高低夹角或者方向角，估计出目标的高度或宽度，即可利密位公式计算出观察者到目标的实际距离。

　　实例：

　　目标高度H=1.5米

　　目标的高低夹角e =0-30

　　D=一○○○ x　H / e=1000 x 1.5 / e=50米

　　故; 观察者到目标实际距离为50米

　　5.5 戴防毒面具条件下的使用

　　7倍望远镜的双目眼罩是一种可以翻折的橡胶眼罩。在戴防毒面具或者佩带眼镜的条件下使用时，将7倍望远镜的双目眼罩向外翻折后再使用，可以避免严重的观察视场减小。

　　6 保养与维护

　　7倍望远镜是一种较精密的光学仪器，平时应注意保管和维护，以保证望远镜经常处于良好的技术状态。

　　6.1.1使用或在存放时，应经常保持清洁。使用后应先用清洁的毛刷将玻璃表面的灰尘掸去，再用擦布轻轻擦拭玻璃。严禁用手指、油布、纸张等擦拭，以免将玻璃表面划伤。擦布应经常保持清洁，放入镜盒。

　　6.1.2当转动视度分划手轮时，不要用力过大。转动之前应检查视度分划手轮是否已到极限位置，以免损害物镜。

　　6.1.3使用完毕后，应将视度分划手轮向下旋到极限位置后再放入镜盒。

　　6.2　 维护
